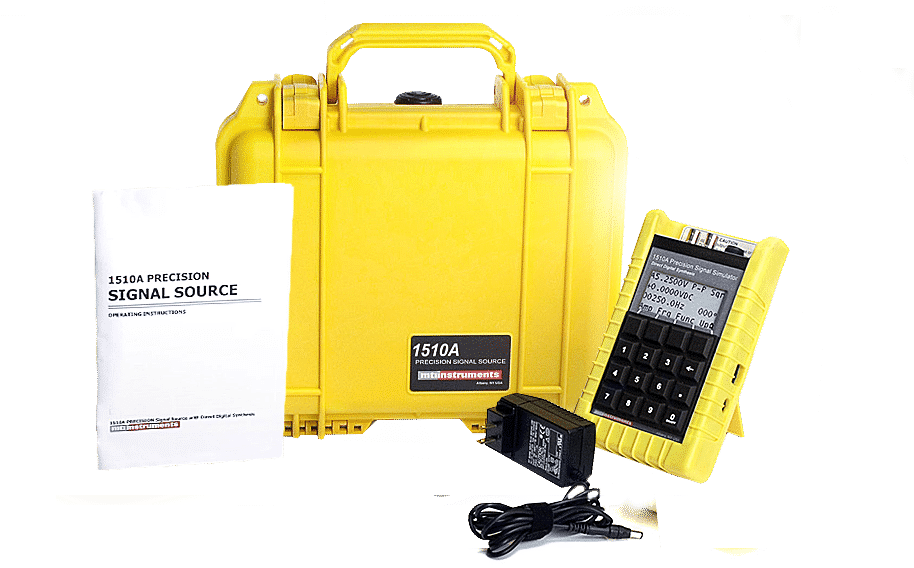

常用的测试和校准用的1510A便携式信号发生器
便携式1510A可用于现场
作为市场上最通用和强大的手持信号发生器之一，1510A是双通道，电池供电的微处理器控制的直接数字信号发生器。它的平均电池寿命为3小时的连续使用。称重在两磅以下，使其成为现场使用的理想选择。
有许多不同的方式可以利用这个复杂的设备来执行精确的测试和校准设备、电线、电缆、传感器和更多。
用例＃1|传感器仿真
您可以在系统开发，提升和测试期间模拟传感器。通常在开发新系统或过程期间，系统预计无法根据需求创建系统的所有条件，而是必须模拟。模拟不仅需要测试布线和电子设备的正确连接，还需要测试系统中的软件和/或其他信号处理块中实现的所有功能。该1510A可用于产生表示加速度计，压力传感器，麦克风，速度传感器，温度热电偶，应变计，EKG / EEG传感器和涡流探头的信号。
例如，让我们看看速度信号。转速表是一种测量轴，盘或转子的转速的仪器。常用应用包括汽车，机车和喷气发动机。转速器读取的信号可以由各种传感器类型产生，包括光学，激光，磁和涡流。可以发现速度信号作为正弦波，方波和脉冲列车。在一些情况下，周期性波形的一个循环表示转子的单个旋转（称为“每个Rev”），但是通常可以在齿轮型转速表的情况下在单个旋转中产生多个波形周期发电机。为了进一步使这个问题复杂化，一些齿轮型转速器具有单个“奇迹”，其表示转子的一次性Rev。这种一次Rev信号对于确定转子的角位置或相位来说是重要的。转速表仪器需要特殊的电路或逻辑来检测这种“奇齿”。
1510A能够产生几乎所有类型的速度信号，用于模拟速度传感器和测试转速表仪表。
用例＃2|排除接线和布线故障
在简单的情况下，测试电缆仅需要在导体的端部之间快速连续性测试。但大多数布线并不简单;电容和电感加载通过电缆长度引入，接近其他导电物体，部分损坏的电缆和连接器可以大大复杂化测试。
可以使用1510A将已知信号注入布线，允许测量设备确认电缆完整性。1510A的更高级应用使用频率扫描功能来建立系统的传递函数，即确定系统如何响应它可能对其的所有频率响应。
获得1510A的报价
用例＃3|平衡设备校准
用于平衡旋转机械的设备需要精确测量振动的大小，振动的旋转位置（相位）和转子的转速。典型的振动传感器产生正弦电压或电荷输出，表示位移，速度或加速单元中的振动。速度传感器通常是被动磁力磁阻或光学技术。通过比较转速计信号与振动信号之间的相位差来测量振动的相位。
1510A是专门设计来模拟所有常见类型的振动和速度传感器。1510A的双输出可以同时模拟速度传感器、振动传感器和相位。1510A输出范围为0-100kHz，允许它模拟大、小涡扇发动机、apu、涡轮增压器、泵、压缩机和其他旋转机械的速度信号。1510A甚至可以模拟奇齿式转速表信号，这种信号通常出现在燃气涡轮发动机和压电加速度计等电荷模式传感器中。
保持旋转机械的适当平衡对于延长部件和附近设备的寿命、安全、降低噪音和减少能源消耗是很重要的。1510A的双输出与输出之间的精确相位控制相结合，使1510A成为一个完整的信号产生解决方案，经常取代两个仪器或一个更大的台式设备。
1510A的便携性使它可以在任何地方校准平衡设备:发电厂、飞行线路、测试单元、制造设施、矿山或医学实验室。现场校准可以节省大量的资金，因为设备停机时间大大减少。
用例＃4|校正状态监测系统
条件监测系统通常用于测量各种过程参数的几个传感器，以便记录系统状态和检测显影故障。公共过程参数包括振动，转速，流量，温度和菌株。状态监控系统必须定期校准其所有各种输入类型，以维持设备的适当过程控制和安全操作。在安装后必须校准许多情况监测系统，以便由于布线和其他环境因素而损失。
1510A的可移植性和耐用性使其成为现场校准的理想设备。1510A可以模拟用于测量这些参数的所有通用类型的传感器，包括加速度计，压力传感器，麦克风，速度传感器，温度热电偶，应变计，EKG / EEG传感器和涡流探头。
1510A电压输出可以设置为交流和直流电压，范围从0到10伏，精度为亚毫伏。在桥接模式下，1510A可以达到微伏的精度。1510A的灵活性允许它取代其他几个便携式校准设备，大大简化了技术人员的工具包。事实上，对于许多状态监测系统，1510A可能是校准所需的唯一工具。
用例＃5|校正电荷放大器爱游戏斗牛
许多用于振动测量的加速度计使用所谓的压电效应来测量加速度。当压电加速度计改变速度(或振动)时，它产生与加速度成比例的高阻抗电荷输出。压电换能器由于其高灵敏度、高强度和高温稳定性，是许多加速度计的基本组成部分。
这些传感器的电荷输出通常在通过电缆传输之前转换为低阻抗电压，并转换为最常见的数据采集和测量设备。这种转换是通过一个叫做电荷放大器或电荷转换器的装置来完成的。
为了准确测量振动、激发压电加速度计等物理现象，电荷放大器需要定期校准。许多充电放爱游戏斗牛大器都有可调的带宽和增益设置，这也需要确认。随着时间的推移，电荷放大器的信号响应可能会漂移，或者电荷放大器或相关电缆可能会损坏。
测试系统电缆布线和电荷放大器增益和频率响应是一个特别具有挑战性的任务，因为大多数信号发生器都没有配备有充电输出，并且可能没有完全测试电荷放大器所需的精度和频率范围。
1510A手持式信号发生器是专门为这个目的而设计的，可以用来模拟大多数类型的压电加速度计。1510A具有单端和差分充电输出选项。差动充电输出采用3针mil规格圆形连接器。单端输出采用同轴微点连接器，通常用于Endevco、Kistler和PCB压电加速度计上。
用例＃6|测试警报条件
状态监测系统的一个基本功能通常是在检测到不需要的或危险的情况时触发警报或触发安全开关。必须定期检查这些警报以确保其正常运行。
1510A的便携性和耐久性使它成为现场测试这些警报的理想设备。1510可用于产生可通过报警条件的渐增/渐减信号，从而确认规定的报警在应该触发时被触发。
