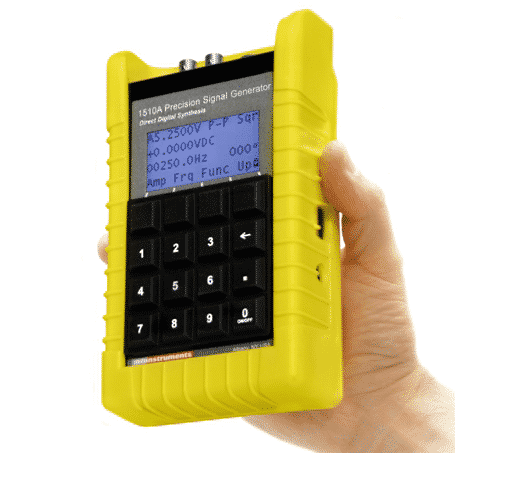

1510A便携式信号发生器
用于校准、测试、故障排除和系统监控的便携式信号源
1510A精密便携式信号发生器是在各种领域工作的工程师和技术人员的必备-从日常故障排除和维护，到校准和调整先进设备，如涡流探头，应变片放大器，或燃气轮机振动分析充电放大器。爱游戏斗牛
- 〇轻便、坚固走生产车间的1510A路。其紧凑的外形和坚固的设计包括防泄漏键盘，使其成为电厂，服务工作和户外使用的理想选择。
- 精度高- 1510A提供0.05%精度的电压和频率信号。
- 双频率合成器- 1510A具有两个独立的数字合成器，准确和独立的控制信号。
- 双模信号输出- 1510A提供电荷信号来模拟加速度计的信号，电压信号来模拟来自VELOCITY和其他电压产生传感器的信号。
- 多种输出波形- 1510A具有灵活的产生正弦，正方形，三角形或锯齿波形的振动信号。直流信号可以作为偏移量产生，也可以作为独立的输出信号产生。也可以合成占空比可变的定时脉冲。
- 发动机真转速信号- 1510A产生转速表发电机转速信号以及奇齿型信号，模拟所有类型的发动机和机械转速信号。
- 慢跑函数- 1510A允许用户缓慢改变输出信号参数，以帮助检测“甜点”或找到关键信号值。
- 自动扫描功能-扫描功能的1510A允许模拟机械启动和关闭。
- 可充电电池- 1510A内置镍氢电池充一次电可以工作几个小时。这提供了很大的灵活性，在哪里和如何使用您的新校准器。
- 灵活的编程-多达40个不同的“设置”可以保存和召回即时，使测试设置快速，容易，可重复。
- 编程端口-内置USB端口允许远程控制1510A以及重新校准和预编程的控制记忆和校准与可选软件。
| 一个频道 | |
|---|---|
| 正弦波信号 | |
| 电压范围(0.1 Hz至100 kHz) | 0到9.9999 V峰值 |
| 电压精度(10 mV至10 V) | |
| •10 Hz至20 Hz | 0.15%±0.1 mV设置 |
| •20 Hz至30 kHz | 0.05%±0.1 mV设置 |
| •30 kHz至50 kHz | 0.07%±0.1 mV设置 |
| •50 kHz至80 kHz | 0.08%±0.1 mV设置 |
| •80 kHz至100 kHz | 0.10%±0.1 mV设置 |
| 充电范围(10 Hz至100 kHz) | 1 ~ 9999.9 pC PEAK |
| 充电精度(10至10000 pC) •10 Hz至30 kHz |
0.20%±0.1 pC的设置 |
| 决议 | 0.1 mV或0.1 pC |
| 限定符/整流式 | RMS, PEAK或PK-PK |
| 频率范围 | 0.1至99999.9 Hz |
| 失真 | |
| •10 Hz至50 kHz | < 0.5% |
| •50 kHz至100 kHz | < 3.0% |
| 频率精度 | |
| •3 Hz至100 kHz | ±0.005%的设置 |
| 变量相 (所有A频道信号) |
0到360° |
| 方波信号 | |
| 电压范围 | 0到9.9999 V峰值 |
| 负责范围 | 0 ~ 9999.9 pC峰值 |
| 决议 | 0.1 mV或0.1 pC |
| 限定符/整流式 | RMS, PEAK或PK-PK |
| 频率范围 | 0.1 Hz至20 kHz |
| 频率精度 •3 Hz至100 kHz |
±0.005%的设置 |
| 上升/下降时间(10 - 90%) | :≤3.0µ年代 |
| 不对称 | 在10khz时小于3% |
| 过度 | ＜2% |
| 精度 | 0.1%典型，0.25%最大值设置 |
| 三角波和锯齿波信号 | |
| 电压范围 | 0到9.9999 V峰值 |
| 负责范围 | 0 ~ 9999.9 pC峰值 |
| 决议 | 0.1 mV或0.1 pC |
| 限定符/整流式 | RMS, PEAK或PK-PK |
| 频率范围 | 0.1 Hz至20 kHz |
| 频率精度 •3 Hz至100 kHz |
±0.005%的设置 |
| 精度 | 0.1%典型，0.25%最大值设置 |
| 直流输出-标准 | |
| 电压范围 | ±9.9999伏直流 |
| 电压精度 | 0.05%±0.1 mV设置 |
| 决议 | 0.1 mV |
| •标准直流输出可以单独产生或与波信号(交流信号)同时产生，以提供偏移。 | |
| 直流输出-微伏 | |
| 电压范围 | ±1µV至±99.999 mVDC |
| 电压精度 | 0.05%±5µV |
| 决议 | 0.1µV |
| •微伏直流输出在闭环控制下产生，以确保精度。微伏精度是基于使用特殊的RG58/U同轴电缆。在低微伏信号电平，连接器金属异同可能导致错误读数。 | |
| 连接器 | |
| 类型 | |
| •CHAN A Volts | 通道A电压信号。 BNC连接器(女)。 |
| •chan a PC de | 通道A电荷信号差分输出。 3脚MIL-C/DTL-5015型连接器(MS310x)。 |
| •chan a PC se | 通道A充电信号-单端输出。 Microdot 10-32型连接器。 |
| 阻抗(连接器) | 50Ω |
| B通道 | |
| 正弦波信号 | |
| 电压范围(0.1 Hz至100 kHz) | 0到9.9999 V峰值 |
| 电压精度(10 mV至10 V) | |
| •10 Hz至20 Hz | 0.15%±0.1 mV设置 |
| •20 Hz至30 kHz | 0.05%±0.1 mV设置 |
| •30 kHz至50 kHz | 0.07%±0.1 mV设置 |
| •50 kHz至80 kHz | 0.08%±0.1 mV设置 |
| •80 kHz至100 kHz | 0.10%±0.1 mV设置 |
| 决议 | 0.1 mV |
| 限定符/整流式 | RMS, PEAK或PK-PK |
| 频率范围 | 0.1至99999.9 Hz。 注:B通道频率也可配置为a通道频率的比值。见下面的脉冲(速度/比率)功能。 |
| 失真 | |
| •10 Hz至50 kHz | < 0.75% |
| •50 kHz至100 kHz | < 3.0% |
| 频率精度 •3 Hz至100 kHz |
±0.005%的设置 |
| 变量相 | 0到360° |
| (所有B频道信号) | 通道B的频率也可以配置为通道a频率的比值。见下面的脉冲(速度/比率)功能。 |
| •通道B的正弦波信号规格与通道A相同，除了失真(10 Hz至50 kHz)和通道B不支持充电信号。 | |
| 方波信号 | |
| 电压范围 | 0到9.9999 V峰值 |
| 决议 | 0.1 mV |
| 限定符/整流式 | RMS, PEAK或PK-PK |
| 频率范围 | 0.1 Hz至20 kHz |
| 频率精度 •3 Hz至100 kHz |
±0.005%的设置 |
| 上升/下降时间(10 - 90%) | ≤3.0µ年代 |
| 不对称 | 在10khz时小于3% |
| 过度 | ＜2% |
| 精度 | 0.1%典型，0.25%最大值设置 |
| •通道B的方波信号规格与通道A相同，除了通道B不支持充电信号。 | |
| 三角波和锯齿波信号 | |
| 电压范围 | 0到9.9999 V峰值 |
| 决议 | 0.1 mV |
| 限定符/整流式 | RMS, PEAK或PK-PK |
| 频率范围 | 0.1 Hz至20 kHz |
| 频率精度 •3 Hz至100 kHz |
±0.005%的设置 |
| 精度 | 0.1%典型，0.25%最大值设置 |
| •通道B的三角波和锯齿波信号规格与通道A相同，除了通道B不支持电荷信号 | |
| 脉冲(速度/比率)功能 | |
| 信号类型 | 正弦、平方、单脉冲或奇脉冲 |
| 电压范围 | 0到9.9999 V峰值 |
| 决议 | 0.1 mV |
| 限定符/整流式 | RMS, PEAK或PK-PK |
| 频率范围(比例) | 0.1到100倍通道A频率，步长0.1 |
| 单脉冲函数 | |
| 信号类型 | 1圈正弦或½圈平方(TTL) |
| 电压范围 | 0到9.9999 V峰值 |
| 决议 | 0.1 mV |
| 限定符/整流式 | RMS, PEAK或PK-PK |
| 脉冲占空比 | 3 - 100% |
| 频率范围(固定) | 1赫兹到100 kHz |
| 频率范围(比例) | 0.1到100倍通道A频率，步长0.1 |
| 奇脉冲函数 | |
| 信号类型 | 长(大)或短(小) |
| 信号的大小 | 基脉冲0到999% |
| 奇脉冲之间的基脉冲数 | 1到100 |
| 电压范围 | 0到9.9999 V峰值 |
| 决议 | 0.1 mV |
| 限定符/整流式 | RMS, PEAK或PK-PK |
| 频率范围(固定) | 1 ~ 99999.9 Hz |
| 频率范围(比例) | 0.1到100倍通道A频率，步长0.1 |
| 扫描功能 | |
| 扫描时间 | 1至999秒(16.6分钟) |
| 扫描时间步 | 1 |
| 可配置选项 | 启动频率，停止频率和扫描时间 |
| 用户控件 | 开始(开始)，暂停和取消 |
| 渠道 | A单独或A和B一起 |
| •如果将通道B的频率配置为与通道A的频率的比值，则通道B将与通道A同步扫描。在扫描期间，通道A和通道B之间的相位被保留。 | |
| 连接器 | |
| 类型 | |
| B•陈 | 通道B电压信号。 BNC连接器(女)。 |
| 阻抗(连接器) | 50Ω |
| 电 | |
| 电源 | 电池供电的。 4节可充电镍氢AA (LR6 / 15A)电池。 |
| 操作时间 | 长达6小时。 注意:电池寿命取决于产生的信号类型和驱动的负载。 |
| 电池充电器 | 115/230 VAC, 50-60 Hz, 400 mA输入。 9 VDC, 1.5 A输出。 |
| 环境 | |
| 温度范围 | 0 to 50°C (32 to 122°F) 注:规格是在25°C(77°F)空载条件下，在30分钟(最小)预热时间之后。 |
| 批准 | |
| 整合 | CE标志，欧盟(EU)符合性声明 |
| 环境管理 | 通过无铅认证(2002/95 / EC) |
| 用户界面 | |
| 显示 | 背光黑白液晶显示。 4行18个字符(128 × 64像素)。 |
| 控制 | |
| 键盘 | 16-button防溢键盘: •12个数据输入键(0-9，退格，小数分隔符，开/关)。 •4个功能(“软”)键，取决于操作模式，由显示的提示定义。 |
| 内存 | 40个内存位置保存和回忆设置。 注意:保存和回顾经常使用的配置减少了设置时间，可以帮助确保测试之间的一致性。 |
| 连接器 | |
| 电池充电器的港口 | 用于给内部镍氢电池充电。 |
| 1510A也可以通过此连接器提供的电源连续运行。 | |
| 通信端口 | 用于使用可选软件对1510A进行远程控制和编程。 USB 1.0 a型插座(插座)。 |
| 物理 | |
| 尺寸(高×宽×深) | 19 × 11 × 5.7 cm (7.5 × 4.25 × 2.25”) |
| 重量 | 大约0.8公斤(1.8磅)。 |
- 布线和布线故障排除
- 音频信号仿真
- 振动信号模拟。加速度计和速度探头
- 机械转速信号模拟
- 低压桥式传感器信号仿真
- 校准:
- 监测系统
- 爱游戏斗牛
- 航空电子设备
1510便携式精密信号发生器
1510便携式信号发生器简介
使用1510A便携式信号发生器与PBS-4100+
如何用便携式信号发生器模拟、校准和验证现场传感器传输
MTI 1510A是一个复杂的双通道，电池供电，微处理器控制的直接数字信号发生器。其坚固的外部设计和电池供电，使其成为现场部署的理想故障诊断工具。
它可以在两个通道上产生正弦波、方波、锯齿波和三角形连续信号，在B通道上产生单脉冲和奇脉冲来模拟转速表输出脉冲。
为什么两个渠道?
使用两个通道的主要原因是能够在a到B输出信号中产生相移，就像在旋转设备(如喷气发动机)中可能遇到的那样。
是什么让1510A如此独特?
- 紧凑的尺寸
- 便携式，AA电池供电(NiMH)
- 崎岖的
- 精度高
- 可编程的
- 双电荷输出
- 背光显示
公司如何使用1510A便携式信号发生器
- 校准监控系统
- 校准电荷放大器爱游戏斗牛
- 校准航空电子设备
- 电缆测试
- 线测试
- 机械转速信号模拟
- 数据采集系统测试
- 燃气轮机仪表试验
- 桥接电路仿真
- 相关新设备
- 仪器校准
- 传感器诊断
- 振动信号仿真
- 音频信号仿真
- 模拟传感器
客户为什么选择1510A
“精确度是最重要的。我们喜欢它的精度……我们也喜欢在两个通道之间改变相位输出的能力，这是一个令人惊叹的功能。在1510A之前，我们没有办法做到这一点。”- - -吉姆·w·(南卡罗莱纳电力公司)
“可移植性是关键。我们得把它撒遍整个工厂。”- - -Harold S(公司工程师，佛罗里达)
“我们喜欢我们的设备，因为它轻便耐用。它很容易从一个地方运到另一个地方，没有任何损坏。”- - -Gregg J.(医疗制造公司)
