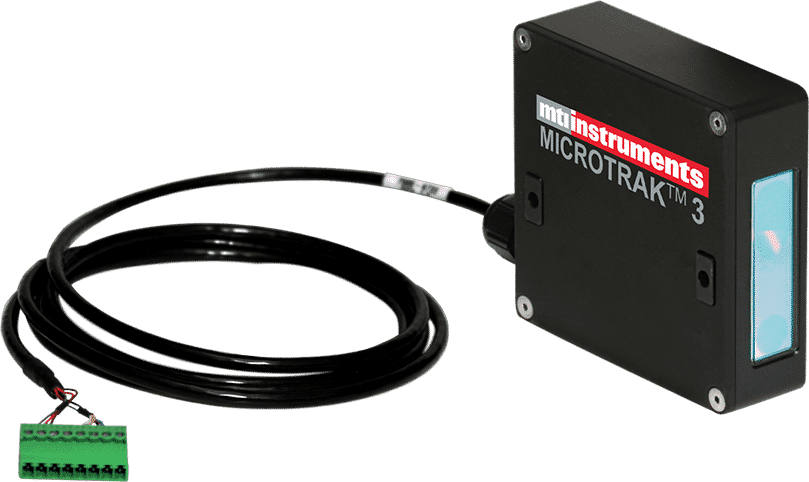

一些MTI产品具有模拟输出，Accumeasure 9000和Microtrak 3激光器
如何使用数字显示器与模拟输出
MTI Microtrak 3激光器和我们的一些Accumeasure放大器，如Accumeasure 9000只有模拟输出。如果你想增加一个数字显示，那么印度水手面板飞行员©是一个很好的成本效益(~ $110)添加-图1。这些数字面板仪表都有1 & 2通道显示能力，用户可以自定义显示与各种有趣的格式。仪表可以工作在4-30VDC下，这是兼容MT-3电源和面板仪表输入可以处理0-10V，这是兼容MTI MT-3和精密测量产品。这些仪表还配有一个安装面板。
图1型号SGD 24米面板飞行员显示1 CH数字和模拟，2.4英寸(61毫米)显示器。同样的模型显示器也可以配置为显示两个通道
连接计
面板仪表背面有一个4螺钉端子连接器，用于连接电源、接地和两个模拟输入。MTI传感器接地输出到面板仪表接地(0V)， MTI传感器模拟输出到面板仪表通道输入(CH-1为术语(2)，CH-2为端子(1))。通常，您需要将仪表的电源接地和MTI传感器接地连接到面板仪表上相同的螺丝端子(3)。你的电源的+输出到面板仪表螺丝端子(4)。简化接线图见图4。
图2面板仪表输入
每个显示器也有一个mini-B USB类型的连接器。通过连接显示器到PC的USB端口，您可以选择配置(从Lascar的网站)，并根据您的需要定制仪表。这包括将传感器模拟输出转换为工程单元(缩放)，添加柱状图和选择一个或两个通道显示格式。然后可以将其下载到显示器中，用于应用程序。
图3程序面板仪表为您的配置与您的笔记本电脑USB端口
Lascar为PanelPilot屏幕配置提供了一个非常容易使用的InstallShield向导。这是你在电脑上加载的软件来配置面板仪表。它是免费的，而且易于使用。
转到下面的url获取安装向导。
https://www.lascarelectronics.com/software/panelpilot-software/panelpilot-m
这个链接将直接带您到SGD 24-M的介绍页面
图4 MTI microtrak3激光器到数字显示的Panel Pilot的接线图
