相机保护测量

验证设置

在没有目标的情况下，通过在旋转工作台上执行全跳动扫描来验证安装。扫描前应用异丙醇清洗，并让其干燥。这样可以减少灰尘或污垢的积累，从而产生错误的跳动读数。

旋转工作台360度的跳动，没有相机罩在适当的地方是上述。请注意，当舞台旋转时，情节的嘈杂部分就会出现。你可以看到，当旋转停止时，读数是非常低和稳定的。请注意，第二次革命产生了稍微不同的跳跃。

。Pk-pk跳动不确定度约为+/- 5um。所看到的噪声是由于舞台的表面光洁度影响激光功率。

在用异丙醇清洁以清除任何灰尘或碎片后，将护罩放置在安装在光学工作台上的旋转台上。

盾牌的四角都是这样量的。记录了旋转台的旋转程度。在所有测量开始之前，激光头归零(180°位置开始)，因此只进行相对测量。旋转的程度是这样选择的，激光光斑不是在一个洞里，在一块粘贴或离开屏蔽。需要注意的是，旋转阶段确实有一些跳动，而且它不是完全可以在旋转之间重复的。这可能是由于非重复的轴承跳动。

摄像机护罩位于旋转舞台的中心，激光被偏移，这样当舞台旋转时，激光就会击中所有四个角。记录旋转程度，以便重复。

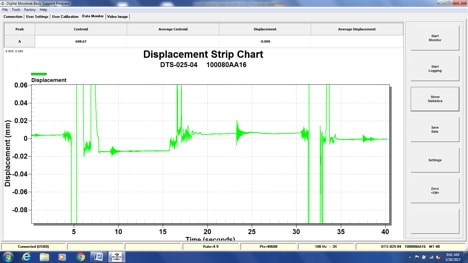

2的例子^nd正在测量摄像机屏蔽。停止工作台旋转并进行测量的位置。这些大尖刺是激光点在盾外的地方，在一个洞里，或者在一个垂直的表面上运行的时候。

结论

观测到很高的分辨率;盾牌看起来很平。客户应该意识到，任何设备的安装都需要考虑测量阶段的运行情况，因为它会显著影响测量结果。这个实验中使用的旋转舞台可以5嗯耗尽,但在随后的测试中,大约2 - 3µm。

当你需要验证平面度爱游戏ayxdota2你是否已覆盖，请致电我们的应用工程师，了解我们如何能使你的领域平等。
