描述

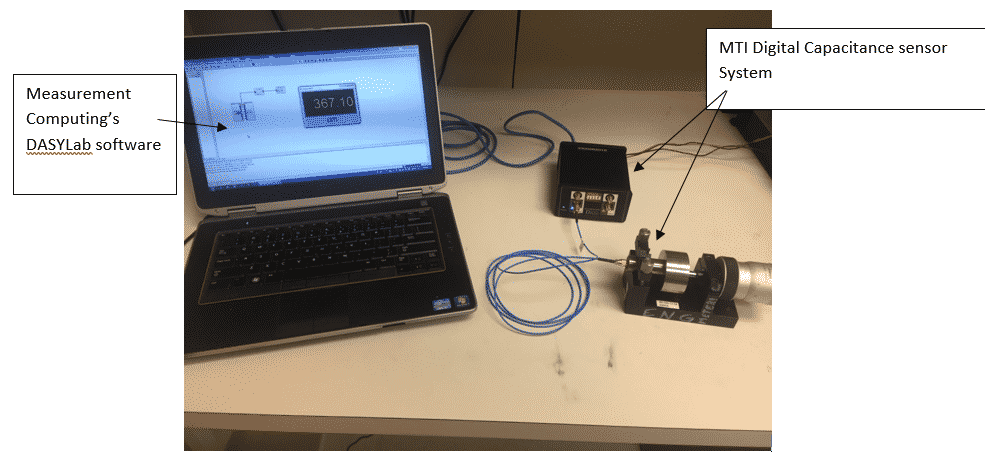

运行MC Dasylab的笔记本电脑1Modbus TCP / IP上的MTI数字电容传感器
测量计算的DASYLAB数据采集软件易于使用，允许使用多个系统传感器（模拟和数字）测量。您可以绘制多个传感器与时间或编码器位置的结果，并将数据与dasylab存储。本应用笔记介绍如何通过以太网TCP / IP接口MTI的数字电容传感器。达克卜Modbus设置并不难以实现，但第一次尝试时略有棘手。Modbus界面非常有用，重要的是MTI的数字累积2有24位数字输出，DASYLAB MODBUS接口允许您直接导入数字位移值而不是降低分辨率模拟值。将测量值转换回模拟输出（在数字累积中）实际上将噪声和线性误差增加到已经高精度的位移测量。我们能够通过Modbus接口将DASYLAB连接到传感器。MTI的Modbus输出有18个寄存器，可以读取。您可能只对单个位移传感器感兴趣，但您需要读取累积寄存器32和与要显示的输入相对应的累积传感器通道，以便正确刷新并更新正确。通常，在192.168.168.247端口502的固定IP地址设置数字累积。
在DASYLAB中，我们首先选择MODBUS模拟输入模块，并配置它以读取图14所示的所有寄存器，如下所示。
设置输入模块属性如下：
- 输入是TCP / IP
- 将地址设置为192.168.168.247（端口502应自动填写）
- 打开输入0-7（通过单击输入框）
配置每个输入，如下所示：
- 设备0.
- 寄存器以零检查开始
- 大endian检查
- 数据类型很长（签名整数）
- 检查Swopped Word订单
对于每个通道，它必须被分配一个读寄存器。因此，对于每个通道0-6，您需要填写正确的寄存器地址和数据属性。
- 0-32
- 1-38
- 2-40
- 3-42
- 4-44
- 5-46
- 6-68
配置应如图1所示。

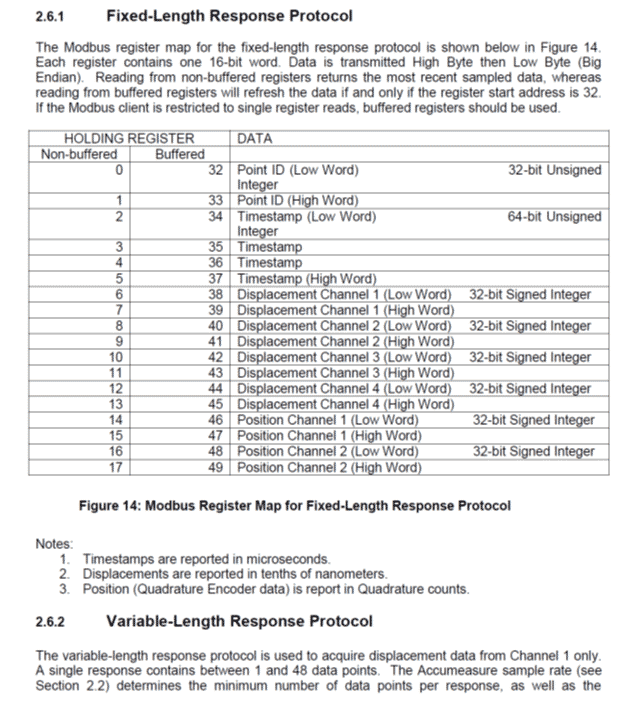

图14 - 来自手册的数字累积寄存器映射。

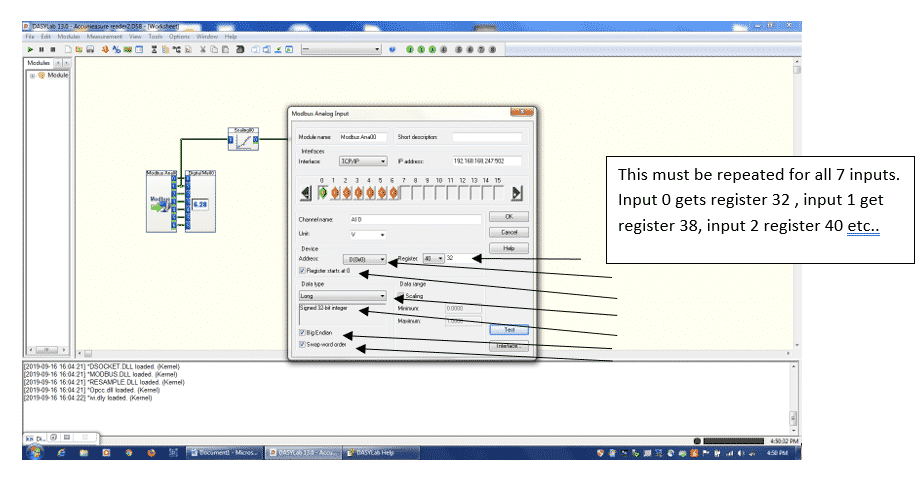

图1 Modbus输入模块配置

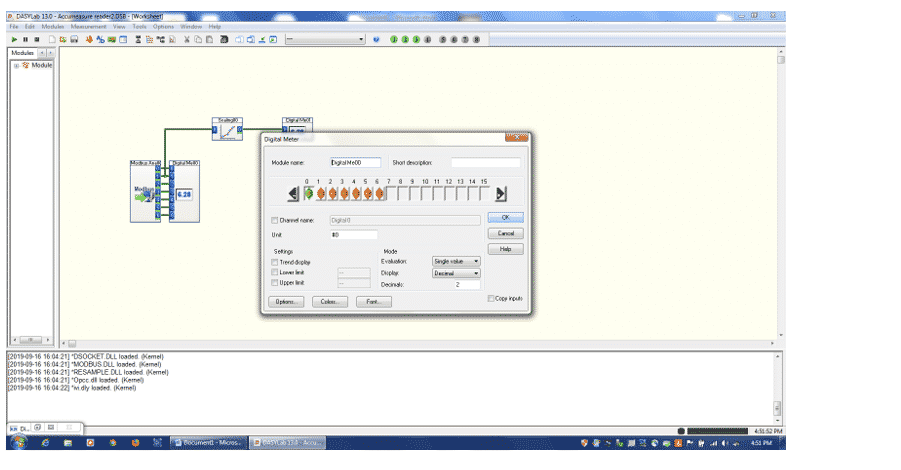

图2是我们将看到我们是否对被读取的所有数字累积输出感兴趣，但在这种情况下我们只想读取频道1输入位移;但是，我们需要启用所有7个输入以确保更新Modbus寄存器。

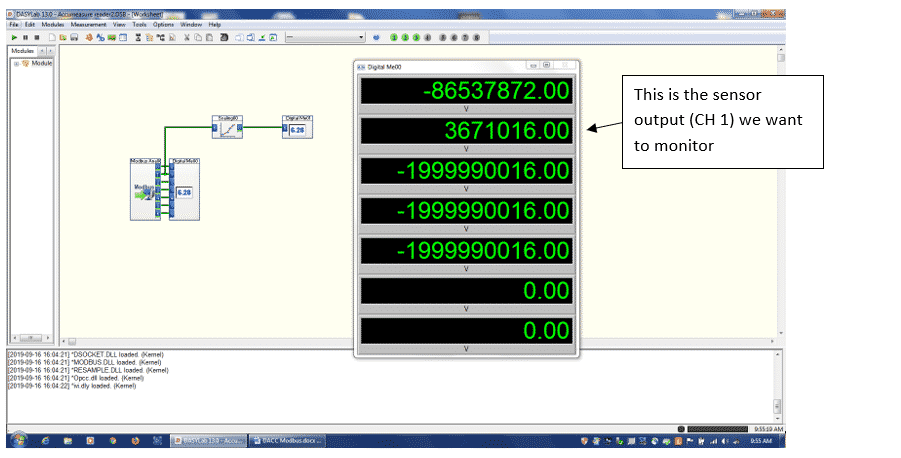

图3是所有数字累加输出的显示。在本应用示例中，我们仅对对应于数字累积信道1输出位移的读取通道1感兴趣。在这表中，它显示在十分之一的纳米。

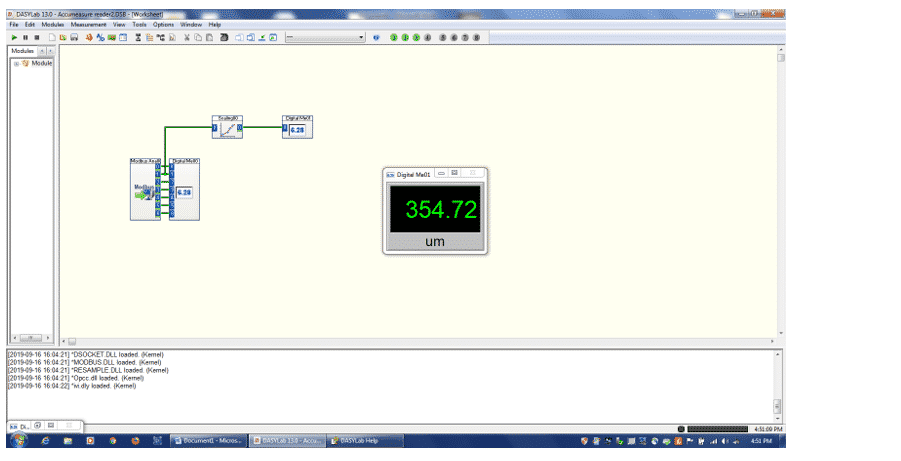

图3。最小化6频道仪表（仪表00）并添加缩放盒和另一个数字仪表（01）。它应该如上所述。设置缩放功能模块以将10,000分为10,000以将纳米转换为UM。标签仪表01如um（微米），您现在正在阅读数字累积的数字输出。您还可以在绘图仪中提供电线，以查看交流波形或动态信号绘制的时间甚至是线性或旋转编码器（参考MTI的数字累加手册，以了解如何输入同步正交编码器）。
笔记：
- ©1992-2013国家仪器爱尔兰资源有限公司
- 参考MTI的数字累积用户手册，用于仪器设置和其他Modbus信息
