描述
(31218年应用注释)
应变计已经使用多年，是许多类型传感器的基本传感元件，包括压力传感器、测压元件、扭矩传感器和位置传感器。大多数应变片是金属箔型，有多种形状和尺寸可供选择，以适应各种应用。
箔式应变计的特点是将电阻箔粘结在环氧树脂等衬底材料上。例如，惠斯顿电桥就是一个普通电路。当衬底材料受到拉伸时，金属箔就会受到应力，从而以特定的方式改变箔的电阻。箔电阻的变化与所施加的应变相对应。
问题
为了正确监测应变片，对连接应变片的信号调节电子器件进行校准是很重要的。设置量程和偏移量可确保仪表与应变片灵敏度系数适当匹配。误差的潜在来源包括电噪声、热或磁感应电压以及温度对仪表电阻的影响。
解决方案
MTI的1510A便携式信号发生器可用于校准应变计调节电子设备。与竞争产品不同的是，1510A可以精确地产生精确的低电压而不会漂移。这些低电压的直流，反过来，模拟那些桥式应变计产生的。此外，1510A通过反馈来自我监控其输出，以调整输出电压并保持在正确的值。

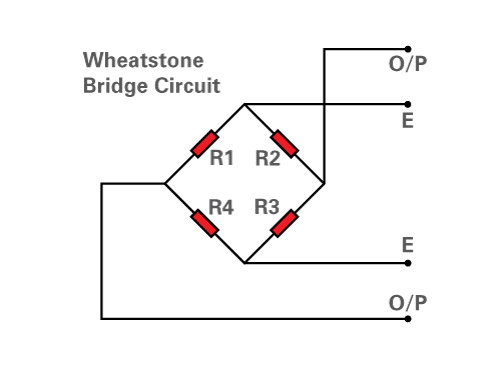

下面的例子说明了用户如何使用低电平信号实现高精度校准。
假设E为激励电源输入(DC)， O/P为应变片的差分输出。O/P输出通过一个类似于精密低压直流电压表的应变计(伏特校准为微应变)。1510A模拟输出电压高达0.1 uV分辨率。通过这种方式，用户可以检查染色仪并调整其量程。
好处
箔式应变片体积小，质量低，成本低。它们对应变很敏感，而且相对不受温度变化的影响。MTI的1510A便携式信号发生器提供了一种简单的方法来监测这些应变计的精度。

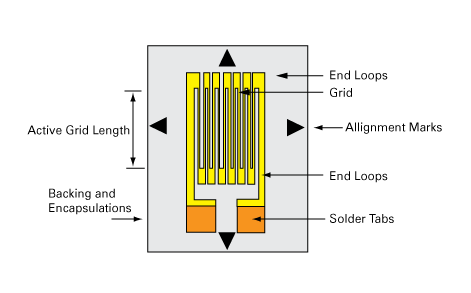

箔式应变片体积小，成本低，是许多传感器的基本传感元件。
MTI 1510 A便携式信号发生器可以通过编程模拟桥式传感器(如测压元件和应变计)产生的低电平直流电压。
