泡沫密度测量
泡沫密度测量：电容传感器与核仪表
MTI仪器的本应用笔记比较了两种测量泡沫密度：电容传感爱游戏ayxdota2器和核仪表。它检查了每种技术的基本操作原理，并解释了为什么建议在泡沫制造期间在线测量进行电容测量。
电容传感器
电容探针是使用电场测量泡沫密度的非接触式设备。结合厚度值，可以计算密度测量。这些探针包括保护壳体内部的电容传感器，并且是较大测量系统的一部分，包括放大器，电缆和软件。利用平行板电容，电容探头是板材之一，接地板是另一个。因为目标接地，当它们插入电容探头和接地板之间时，可以测量诸如泡沫的非导电材料。这是因为泡沫是介电材料，并改变探针和接地板之间的间隙的电容值。变化与泡沫厚度成比例，其密度与Clausius-MOSTOTTI等式有关：
Clausius-Mossotti方程
这个方程看起来很有挑战性，但简单地说，如果你知道泡沫的厚度，你就可以通过测量间隙的电容变化来知道泡沫的密度。如图1所示，探头的传感元件在不接触非导电材料的情况下测量这种变化。

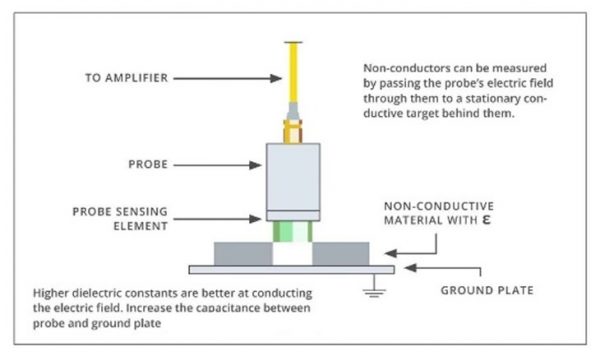

图1:测量非导电材料(来源:MTI Instruments)爱游戏ayxdota2
电容性系统通过测量间隙的阻抗来工作。这与间隙的电容和间隙中任何材料的介电常数成正比。图2显示了当无功阻抗增加时电容是如何减小的。

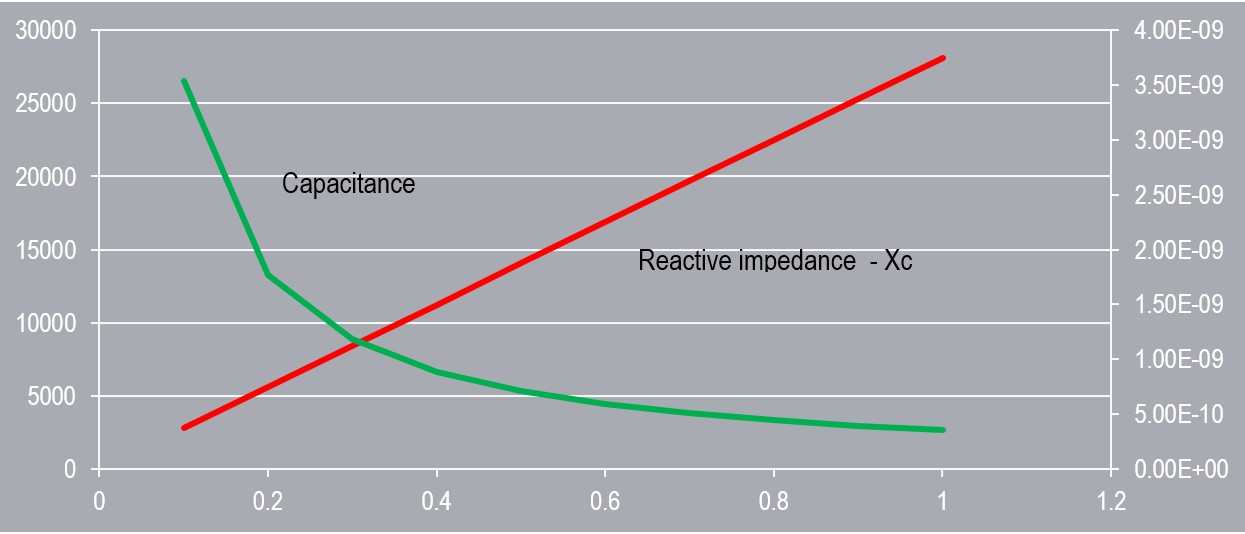

图2:电容和无功阻抗(来源:MTI Instruments)爱游戏ayxdota2
MTI公司的数字Accumeasure电容系统不需要广泛的校准，但具有较高介电常数的材料在导电电场方面表现得更好。MTI公司的数字精准测量系统，该系统使用微处理器和数字电容传感器，尽可能快，准确，非接触式测量值，因为泡沫材料沿爱游戏信誉着输送机移动。
图3：电容探头（源代码：MTI仪器）爱游戏ayxdota2
如果这种非导电材料的厚度已知或可以通过激光传感器同时测量，电容与泡沫的密度成正比。虽然这些变量之间的关系有些复杂，电容测量需要一个简单的校准程序，而不是复杂的数学计算。一种材料的介电常数，即它传输电势能的能力的量度，在这里很重要。只要材料的介电常数不变，标定就会保持一致。
核仪表
传统上，核仪也已用于测量泡沫等材料的密度。这些设备使用放射源测量泡沫密度。这些系统的基本组件包括核源，检测器，快门，快门控制，屏蔽和可伸缩杆。根据应用要求，核源可以是伽玛，β或中子辐射。在器件操作期间，核表中的探测管的基座计数在给定的时间段内接收的发射光子的数量，通常为60秒。
核仪表速度快，准确，并采用固定和便携式配置。虽然他们没有将运营商暴露于高水平的辐射，但安全问题仍然是因为辐射对环境和人体有害。定期上，必须测试设备以进行放射性泄漏。还有安全问题。因此，必须在符合政府法规的包装中携带便携式设备。运营商还需要测试和重新认证。下面的图4显示了由键盘控制的门户网路装置，核潮汐表。

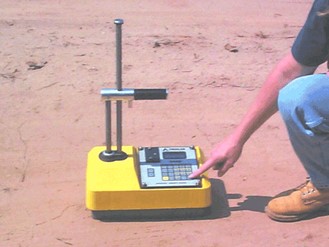

图4:便携式核密度计(来源:美国环保署)
通常，便携式核仪表用于建筑和土木工程项目，如土壤测试和道路工程。虽然这些装置可以测量实验室或现场应用中的泡沫密度，固定核仪表通常用于制造设施中的过程中的过程。作为对物体（例如泡沫）通过传送器上的固定量表，发射辐射。一些辐射被吸收;通过泡沫通过泡沫的辐射在检测器处测量并且与密度成比例。
结论
核量规可以快速、准确地测量，但在安全性、安全性和校准方面存在缺点。核测量系统的其他缺点包括购买成本和长期的投资回报。
和核测量仪一样，电容传感器快速准确。然而，电容测量不需要广泛的校准。而且与被测材料没有接触。与数字Accumeasure从MTI仪器的技术，泡沫制造商可爱游戏ayxdota2以测量泡沫的密度在线没有核测量的缺点。此外，Accumeasure技术更具有成本效益。
