光纤传感器在压电堆栈中测量非常小的运动

爱游戏ayxdota2MTI仪器是一个全球精密测量解决方案供应商的供应商发布了一个应用笔记，该应用笔记说明了如何测量将机械能转换为电能的压电设备中的非常小的运动。这些动态的精确测量，研究和开发（研发），测试和排除压电陶瓷材料，致动器，传感器和超声波焊机电源模块的先进陶瓷进行故障排除所需的振荡运动。Piezo应用程序范围从汽车传感器和医疗设备到工程项目和消费产品。

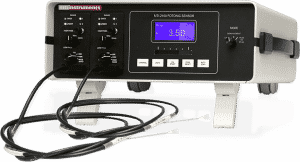

MTI的App Note解释了它的方式MTI-2100 Fotonic Sensor当与频谱分析仪结合使用时，可以达到<5埃的分辨率，条件是运动是正弦的，噪声量很大。来自MTI仪器的这种先进的光纤，非接触式传感器具有内置峰值峰值显示和可互换探头模块。爱游戏ayxdota2在应用笔记中，MTI 2032RX探头被使用了。信号发生器用于驱动压电堆叠，分层压电元件，当施加电压时膨胀和收缩。在超声波焊机等设备中，压电堆叠用作反馈控制中的执行器（压电级）。示波器显示出不同的信号电压。

MTI-2100 Fotonic传感器使位移的高精度测量。MTI 2032Rx探针可以通过反射率或形状容纳各种目标。正如MTI的应用说明解释所示，研究人员可以通过控制所施加信号的幅度来控制位移的大小。但科学研究不是MTI精密测量解决方案的唯一应用。在超声波焊机中，压电堆的降解随着时间的推移损伤了焊接质量。通过测量超声波幅度，技术人员可以在预防性维护期间检查功率水平。

在汽车，工程，医疗和消费者应用中，压电堆叠或执行器在千分尺范围内产生变形。MTI-2100带MTI 2032RX探针的MTI-2100毡传感器可以解析为约1-2纳米。设备和机械工程应用不仅包括超声波焊接，还包括超声波清洗和距离传感器。超声波吸气器用于医疗应用。消费者应用于压电陶瓷的应用范围从报警到雾化器。

在MTI的应用笔记中使用带宽，可能的分辨率低至200uv rms〜0.5 nm。在测试期间，频谱分析仪上的信噪比非常大。

单击此处阅读应用程序注意事项。
